La charrue déchaumeuse à socs s’inscrit dans un itinéraire cultural simplifié ou semi-simplifié mais aussi dans la filière BIO, respectant la structure des sols par un travail superficiel et un sous-solage raisonné.

La charrue déchaumeuse à socs permet de réaliser un désherbage mécanique par un pseudo-labour ou un déchaumage mais aussi d’effectuer une reprise de printemps pour réchauffer, nettoyer et faciliter la préparation des sols.

Conçu autours d’un corps de labour au format de 12″ avec des particularités de forme permettant des vitesses de travail élevées (07 à 12 km/h), la charrue déchaumeuse à socs Charlier est la réponse au désherbage mécanique par un travail d’enfouissement homogène, uniformément coupé entre 8 et 15 cm et durable.

Déchaumage, il y a 50 ans

Il y a 60 ans déjà…

Aujourd’hui.

Particularités agronomiques

La charrue déchaumeuse à socs Charlier permet une conservation de la structure du sol, sans diluer la matière organique, tout en enfouissant suffisamment les mauvaises graines. Un travail superficiel (8 à 15 cm maximum) permettra d’avoir un débit de chantier élevé (7 à 12 km/h) pour une faible puissance de traction (~ 9 cv/corps). La base de tout ceci repose sur un corps de labour spécifique, d’une largeur de 12 pouces soit 30 cm mais aussi d’une longue expérience en connaissance des versoirs, des socs et des angles d’attaque particuliers. La recherche d’une faible profondeur de travail est primordiale, car la germination d’une mauvaise graine s’effectue rarement au delà de 10 cm. Le sol garde ainsi toute sa structure en profondeur et permet, par exemple, un repeuplement efficace des principaux aérateurs de la terre : les lombrics. Un travail peu profond permet également, en terre caillouteuse, de limiter leur remontée et de prolonger la durée de vie des pièces mises à contribution.

Finalement, et en comparaison, des autres outils de travail du sol, cette charrue déchaumeuse à socs travaille sur toute sa largeur à une profondeur constante et coupe uniformément les racines, au lieu de les arracher ou de les déplacer. La finalité de cette charrue déchaumeuse à socs n’est pas forcément de retourner complètement une bande de terre, l’intérêt est de bien incorporer le chaume, la paille ou tout autres résidus sur le flanc du labour; ceci afin d’éviter un matelas de matière organique, au fond de raie, ce qui est préjudiciable au bon enracinement des cultures (rupture de capillarité).

Un sous-solage peut-être effectué à une profondeur de 15 à 20 cm. Son intérêt est double car il permet, d’une part, de détruire une éventuelle semelle liée au travail du sol et, d’autre part, d’obtenir après une récolte en condition humide une porosité dans le sol. L’utilisation de cette charrue déchaumeuse à socs va considérablement préserver les sols, tout d’abord par une diminution de la battance, car il restera toujours un peu de résidus en surface, ensuite par une diminution de l’érosion car il y a moins de terre retournée et, finalement, par une baisse d’emploi des pesticides car il y a un travail d’enfouissement et de coupe.

Plus récemment, le corps de labour a subi de profondes évolutions ce qui permet, désormais, de proposer des coutres intégrés en frontal du versoir ainsi qu’un déflecteur de versoir en remplacement des rasettes. Ce même corps de labour est d’origine en acier traité mais est, aussi, disponible en versoirs et déflecteurs Plastigliss intégral spécialement adaptés aux terres collantes.

La gamme de la charrue déchaumeuse à socs portée se décline de 6 à 9 corps en 12″

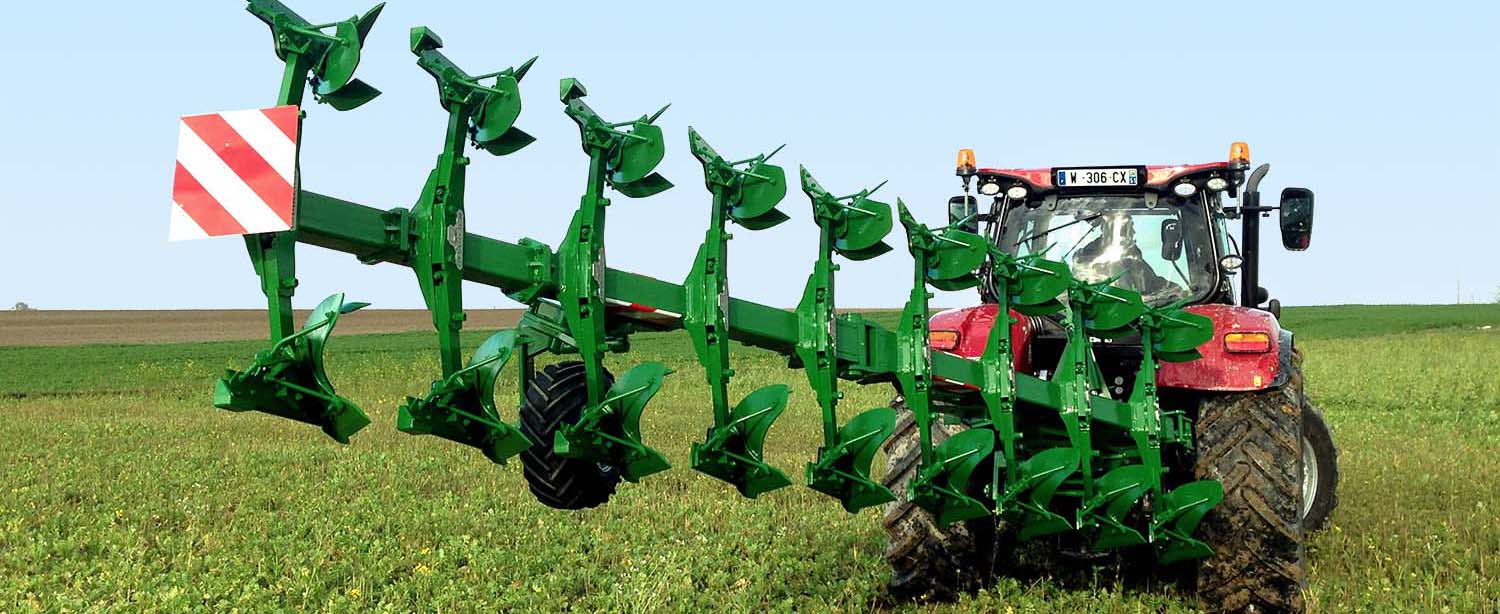

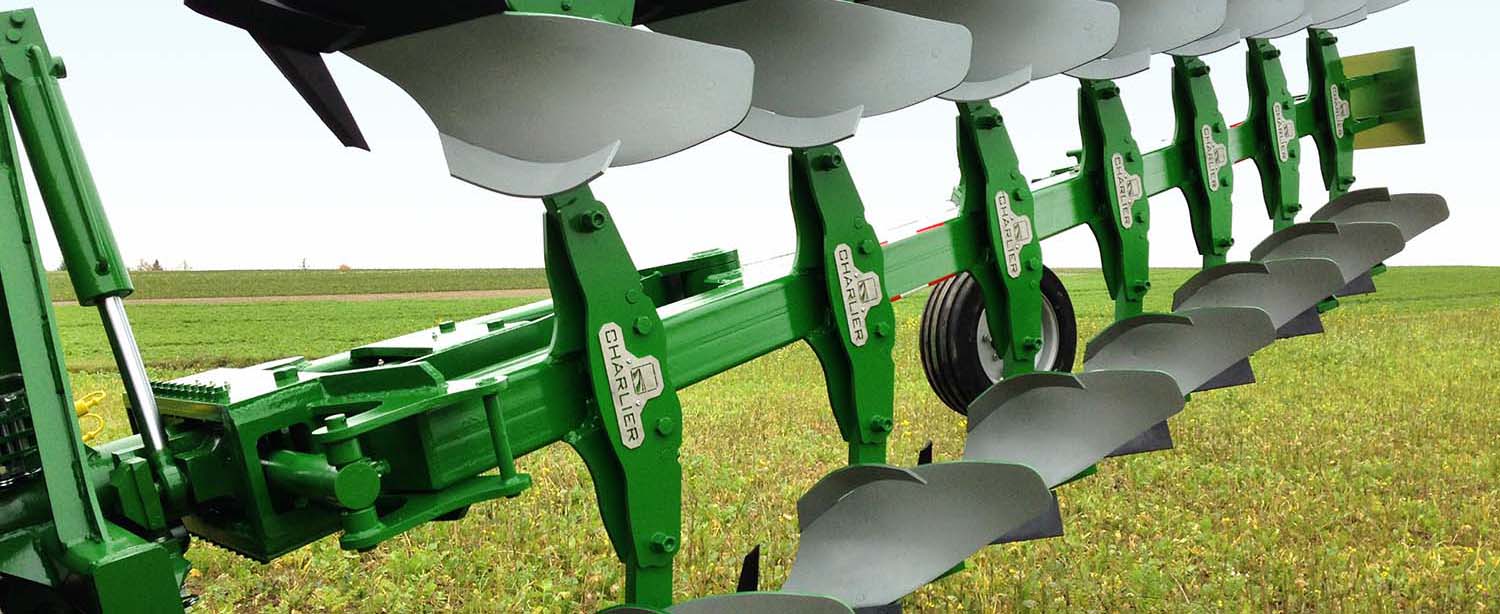

Charrue déchaumeuse à socs portée Série Forte (SF) 12″

Charrue déchaumeuse portée SF 14″ N

Corps Largeur (m) Hauteur (m) Recentrage Poids (kg) Roue (mm) Réf.
6 (5+1) 1,52 1,5 non 1 670 L. 210 7390
7 (6+1) 1,78 1,5 non 1 830 L. 210 7400
8 (7+1) 2,03 1,5 option 1 990 L. 310 7410
9 (8+1) 2,29 1,5 inclus 2 250 L. 310 7430

N = Châssis Normal | R = Châssis à Recentrage
Dégagement : 0,7 m | Sécurité : Boulon | Prise raie : Hydraulique | Dévers : Mécanique

ÉQUIPEMENT STANDARD

shema-dechaumeuse-portee-SF-01

La charrue déchaumeuse à socs portée Série Forte (SF) est équipée en standard :

  • d’un bâti de 200 x 150 mm
  • d’un châssis de 150 x 150 mm;
  • d’un système de retournement à arbre tubulaire;
  • d’un réglage hydraulique de la prise de raie;
  • d’un réglage mécanique du dévers;
  • d’un réglage de l’aplomb par empilement de rondelles;
  • d’un système de verrouillage semi-auto.

Et pour le transport :

  • d’un attelage semi-automatique à chapes;
  • de raccords hydraulique ISO à billes ou à vis;
  • de sécurités par boulon de traction des corps et par boulon de cisaillement des rasettes;
  • d’une signalétique visuelle pour une conformité à la législation routière actuellement en vigueur.

Les étançons de corps sont en acier traités de type Mangano.

Les seps de corps de labour sont en tôle traitée de type Hardox©.

DISPOSITIF DE RETOURNEMENT 1

  • Fusée de retournement solidaire de la tête de charrue et montage des roulements à rouleaux coniques sur le châssis assurant un modèle compact, homogène et rigide.
  • Arbre tubulaire, à très haute caractéristiques mécaniques, de diamètre extérieur 132 mm et 71 mm intérieur, diminuant le poids de la fusée et permettant le passage des flexibles tout en les protégeant.
  • Décroissance des diamètres de l’arbre proportionnellement à la diminution des efforts générant une tenue structurale fiable et durable.
  • Augmentation de la portée des roulements impliquant une meilleure répartition des charges et une augmentation de la durée de vie de ceux-ci.
  • Ajustement des pièces de retournement par un rattrapage simple de jeux (écrou contre-écrou à pas fin).

TÊTE ET CHÂSSIS RENFORCÉS 2

  • Retournement hydraulique de la charrue par un vérin double effet – clapets pilotés – inverseur automatique, garantissant une simplicité de mise en oeuvre pour une parfaite souplesse d’utilisation.
  • Présence de nombreux renforts jusqu’alors inconcevables, de part le système de retournement, permettant de renforcer totalement et non partiellement la tête de charrue.
  • Meilleure tenue de la structure par une poutre rectangulaire (200 mm x 150 mm) fermant le châssis à la hauteur du troisième corps (non loin du centre de gravité de la charrue).
  • Attelage semi-automatique, en chape, appréciable par sa rapidité.
  • Réglage dissymétrique, effectué par simple empilage de rondelles, permettant d’obtenir aisément l’aplomb.
  • Verrouillage à l’horizontale, garantissant une grande sécurité pendant le transport.

DÉPORT LATÉRAL HYDRAULIQUE 3

  • ÉXCLUSIVITÉ CHARLIER

  • Par l’intermédiaire d’un vérin double effet à clapets pilotés, évolution d’une voie de 120 cm à 160 cm (côte entre les flancs des pneumatiques) durant le labour, en toute simplicité, assurant : un raccord précis et aplani des raies.
  • Une correction selon les configurations du terrain.
  • Un entretien minimum du dispositif.

DÉVERS ANGULAIRE MÉCANIQUE 4

  • ÉXCLUSIVITÉ CHARLIER

  • Dévers angulaire mécanique à jeu réduit, débattement angulaire des corps de labour de ± 2,5° afin de s’adapter à tous types de terres.
  • Réalisation du pivot, à la hauteur du deuxième corps, par un axe Ø 80 mm, soudé et monté sur bagues autolubrifiantes, garantissant une tenue irréprochable dans le temps.

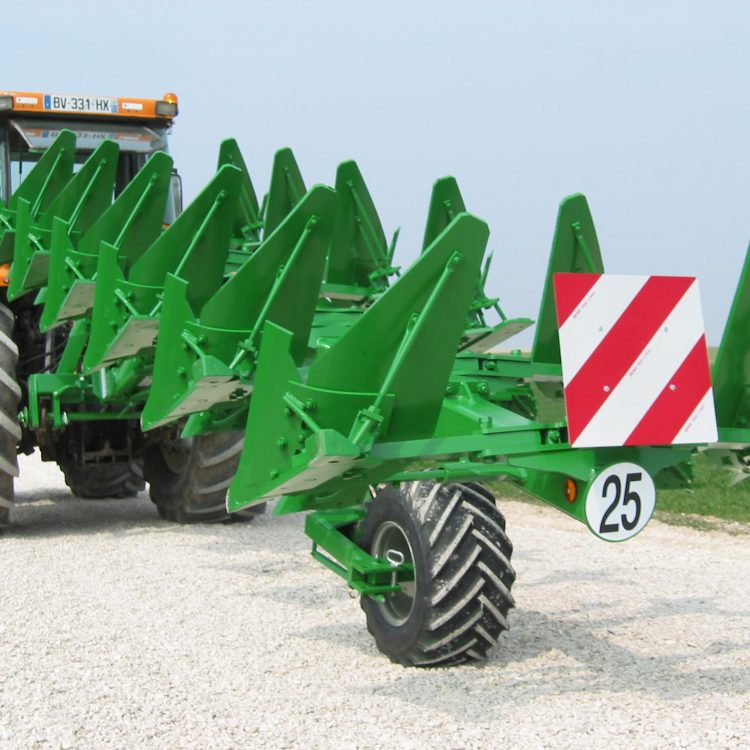

DISPOSITIF DE MISE EN TRANSPORT 5

  • Mise en transport du dispositif de retournement et du châssis, par le vérin de prise de raie et le loquet de transport, pour permettre un verrouillage à l’horizontale, garantissant une grande sécurité durant les manoeuvres et une moindre sollicitation de la mécanique.
  • Ce loquet est à effet retard, permettant à un utilisateur unique de déverrouiller

SÉCURITÉ

Sécurités par boulon de traction des corps et par boulon de cisaillement des rasettes

Les étançons de corps et de rasettes sont en acier traités de type Mangano.

Les seps de corps de labour et de rasettes sont en tôle traitée de type Hardox©.

SÉCURITÉ ROUTIÈRE

Signalétique visuelle pour une conformité à la législation routière actuellement en vigueur.

Les phases de transport sont des phases délicates pour les engins agricoles, ne négligez pas celles-ci en omettant la sécurité passive de vos engins. Nous avons des solutions à tout type de charrues et ce quelque soit la marque .

ÉQUIPEMENT STANDARD

  • Versoir acier hélicoïdal avec coutre frontal intégré

  • Versoir Plastigliss intégral hélicoïdal avec coutre frontal intégré

  • Soc de labour à bec avec talon Marnais relevé

  • Soc de labour à pointe avec talon Marnais relevé

ÉQUIPEMENT OPTIONNEL

RECENTRAGE AUTOMATIQUE DU CHÂSSIS 6

Recentrage hydraulique et automatique de la charrue, par rapport à son axe de pivotement, lorsque le processus de rotation est entamé, assurant :

  • un retournement en souplesse et moins contraignant pour le tracteur;
  • une remontée du relevage non excessive -un minimum de prises hydrauliques (seulement celles du retournement de la charrue);
  • un encombrement limité pour le stockage de l’outil;
  • une correction de la largeur de travail durant le labour permettant le franchissement d’obstacles (2,5 m à 1,3 m).

ROUE DE JAUGE ET TRANSPORT 7

  • ÉXCLUSIVITÉ CHARLIER

Profondeur de labour régulière de la charrue, obtenue par un réglage simple et précis par vis dissymétrique.

Une roue largement dimensionnée peut être débordante ou non, par rapport au dernier corps, par simple basculement de 180° de la roue : position intérieure ou extérieure.

Pivotement simple et rapide de 90° de la roue de jauge pour positionner la charrue au transport. Simplicité des manoeuvres par rotation libre de 360° et stabilité de l’outil.

CONTRÔLE HYDRAULIQUE SUR ROUE DE JAUGE 8

  • ÉXCLUSIVITÉ CHARLIER

Assistance hydraulique, par un vérin double effet, sur la roue de jauge avec repliage automatique lors du retournement permettant :

  • une correction sur la profondeur de travail durant le labour (évite la remontée des mauvaises terres);
  • une finition précise des fourrières.

ÉQUIPEMENT DISPONIBLE

  • Mini rasette acier type fumier

  • Soc lame avec pointe carbure

  • Recharge carbure sur soc lame

OPTIONS PARTICULIÈRES

  • Griffe sous-soleuse escamotable à sécurité

Abonnez-vous à notre chaîne YouTube

et restez informé à propos de nos nouveautés, nos conseils pratiques sur le terrain, nos journées live de démonstration...

EXCLUSIVITÉ CHARLIER
  • Travail de coupe constant sur toute la largeur complété par des griffes sous-soleuses escamotables.
  • Versoir hélicoïdal en 2 parties à coutre intégré en frontal et déflecteur de rasette.
  • Possibilité de travailler avec des pneumatiques basse pression.
  • De très nombreuses références.
ORIENTATION

Labour peu profond et déchaumage pour un désherbage mécanique.

GAMME

De 6 à 9 corps SF

LARGEURS

12″
